MODEL：EO 40#~135#

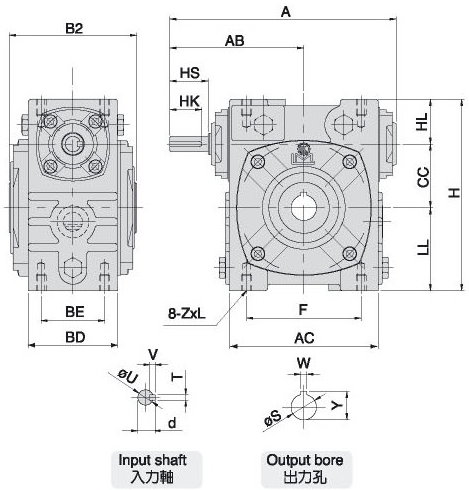

尺寸表 Dimension (m/m)
減速比 馬力
RATIO ／  HP		 A AB B1 B2 BB CC HL LL H 腳座
FOOT STOCK		 入力軸
INPUT SHAFT		 出力孔
OUTPUT BORE		 重量
Weight
KG
型號
MODEL		 1/10
~
1/30		 1/40
~
1/60		 AC F BD BE ZxL HS U d TxVxHK W S Y
40 1/8 - 139.5 86 122 88 80 40 28 48 116 92 76 55 35 M6x12 25 12 13.5 4x4x20 6 20 22.8 4
50 1/4 - 178 105 149 98 98 50 35 65 150 115 90 70 50 M8x16 30 12 13.5 4x4x25 6 20 22.8 7.2
60 1/2 1/4 198 120 164 108 110 60 42 75 177 125 100 77 55 M10x20 40 15 17 5x5x35 8 25 28.3 10.4
70 1 1/2 235 140 193 128 130 70 50 85 205 158 125 87 65 M10x20 40 18 20 5x5x35 8 30 33.3 14.2
80 2 1 268 161 210 138 140 80 60 92 232 175 145 98 75 M10x20 50 22 25 7x7x45 10 35 38.3 20.4
100 3 2 322 190 260 178 170 100 75 115 290 226 185 117 85 M12x24 50 25 28 7x7x45 10 40 43.3 35.4
120 5 3 390 231 288 198 190 120 95 155 370 264 220 132 100 M14x28 65 30 33 7x7x60 12 45 48.3 58.2
135 7  1/2 5 438 258 322 218 214 135 105 185 425 306 260 150 110 M16x30 75 35 38 10x8x70 15 55 59.3 78.8
