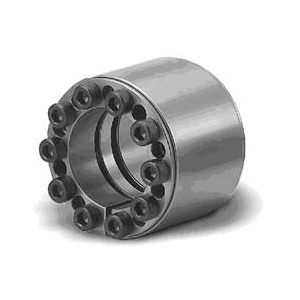

SF.高扭力型

SF-
  內徑 / Inside Diameter

規格 No. d mm D mm B mm L mm M mm Ts Nm T Nm F KN P N/mm² 重量 weight Kg
SF-25 25 50 45 51 M6 17 900 70 90 0.42
SF-28 28 55 45 51 M6 17 940 70 90 0.44
SF-30 30 55 45 51 M6 17 1100 70 90 0.48
SF-32 32 60 45 51 M6 17 1300 70 110 0.47
SF-35 35 60 45 51 M6 17 1600 90 110 0.52
SF-38 38 65 45 51 M6 17 2400 90 110 0.61
SF-40 40 65 45 51 M6 17 2400 120 110 0.60
SF-42 42 75 45 51 M8 41 3300 150 140 0.59
SF-45 45 75 45 51 M8 41 3300 150 140 0.85
SF-48 48 80 64 72 M8 41 4200 160 130 1.30
SF-50 50 80 64 72 M8 41 4200 160 130 1.20
SF-55 55 85 64 72 M8 41 4800 170 120 1.35
SF-60 60 90 64 72 M8 41 6200 200 120 1.40
SF-65 65 95 64 72 M8 41 6900 210 130 1.55
SF-70 70 110 78 88 M10 85 11500 330 130 2.90
SF-75 75 115 78 88 M10 85 12500 330 130 3.10
SF-80 80 120 78 88 M10 85 14500 360 130 3.25
SF-85 85 125 78 88 M10 85 15500 400 130 3.45
SF-90 90 130 78 88 M10 85 18100 400 130 3.60
SF-95 95 135 78 88 M10 85 19500 400 130 3.85
SF-100 100 145 100 112 M12 150 26500 500 130 5.70
SF-110 110 155 100 112 M12 150 31000 600 110 6.30
SF-120 120 165 100 112 M12 150 40000 660 120 7.00
SF-130 130 180 116 130 M14 230 53000 800 130 9.80
SF-140 140 190 116 130 M14 230 64000 900 110 10.40
SF-150 150 200 116 130 M14 230 74000 1000 110 11.10
SF-160 160 210 116 130 M14 230 84000 1050 110 11.50
SF-170 170 225 146 162 M16 230 108000 1300 120 17.80
SF-180 180 235 146 162 M16 230 121000 1300 120 18.40
SF-190 190 250 146 162 M16 230 133000 1400 130 23.00
SF-200 200 260 146 162 M16 230 144000 1400 130 27.00
